广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

2022-06-06

来源：

121226

广西顶博发电机组制造:柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

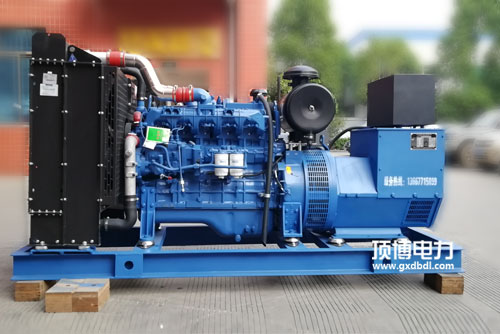

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

绝缘端子序列号	触点项目编号	用途	说明书怎么写
5号接线鼻子	101、106	24v电源零线、火线零线打印输出	有源打出，1A AC220v
	101、106	I路本职工作电源模块零线、地线填写	AC 220V
	104. 105	II路工作任务开关电源零线、火线零线读取	AC 220V
2号接线端子	201、206	开张为无源保持，闭拢为有源保持	具体情况见SYK1型
	202	静态无源有效控制走势进入公用设施端
	203	与202合闭后L路分闸
	204	与202合闭后O路分闸	I/II路分闸
	205	与202倒圆角后II路重合闸
3号端子排	301. 306	未的使用，室内已直连	400A左右装配工艺
	302	无源具体位置反映移动信号读取服务性端	核心型为有源内容输出，别的规格型号为无源输
	303	I路送电后与302合闭
	304	0路分闸后与302倒圆角
	305	II路重合闸后与302愈合
1号接线端子排	401.406	未便用，内外已直连	400A以下装配图
	402.403	I路分闸后收缩	无源1A AC220V
	404.405	II路送电后愈合	无源1A AC220V
5号绝缘端子	501-506	自定意讯号内容输出端	400A及以上选装无源1A AC220v
